一、系统介绍
车用气瓶与车用气瓶加气站是随着经济发展出现的新兴事物，随着国家节能减排政策的提出,能源结构调整进程和油价不断的上涨，车辆改装数量激增，非法改装、无证充装以及超期未检充装等问题时有发生，而目前车用气瓶充装时加气站员工无法快速判定气瓶状态，无法避免人为因素对车辆加气的干扰，因此带来了很多隐患的发生。近年来，车用气瓶爆炸事故时有发生，对和谐社会的建立以及人民群众的生命财产安全构成了严重的威胁。
据统计，07年1月至10年12月全国共发生了40余起气瓶爆炸事故，造成多人伤亡，其中10多起是车用气瓶事故，约占事故总数的1/4以上，而这10多起事故全部是在充装站进行加气过程中发生的。所以加强充装站安全监督检查工作是预防事故的关键所在。
为了更加科学规范地对车用气瓶和车用气瓶加气站的使用状况及安全进行管理，我公司借鉴国内外先进管理经验，结合车用气瓶加气站业务流程以及政府相关规定，兼容各类车用气瓶加气机研发该控制系统。
为了保证车用气瓶的安全，国家出台了一系列的文件规定，其中TSG R07-2019《特种设备生产与充装单位许可规则》D2气瓶充装许可条件，D2.1建立和使用气瓶充装质量追溯信息系统,具有自动采集、保存充装记录的信息化平台，采用信息化技术对气瓶充装过程进行管理。
在山东省质量技术监督局颁布的鲁质监特便字（2007）462号《关于进一步加强气瓶和气瓶充装监督管理的通知》明确规定“……气瓶充装单位必须采用信息化管理，工业气瓶和车用气瓶在注册登记时加挂电子标签……”、“……车用气瓶充装站必须采用自动充装装置进行充装，没有自动充装装置的充装站，将不予受理或换证。”《山东省气瓶充装许可细则》已将该系统加入气瓶充装许可评审的关键项目中。

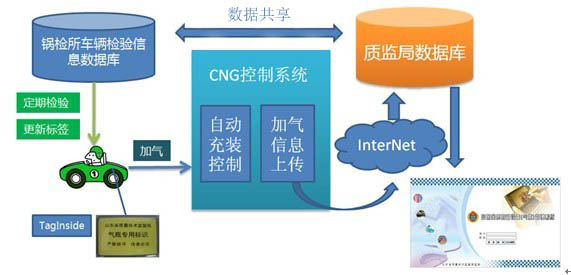

结合车用气瓶各个生命周期的管理要求，我们利用射频技术和计算机技术解决了目前车用气瓶改装、监管与检验等环节的难题，克服目前车用气瓶充装时加气站员工无法快速判定气瓶状态的难题，实现车用气瓶的安全管理与自动充装控制，完全避免人为因素对车辆加气的干扰，实现对人、车、气、瓶的动态管理。

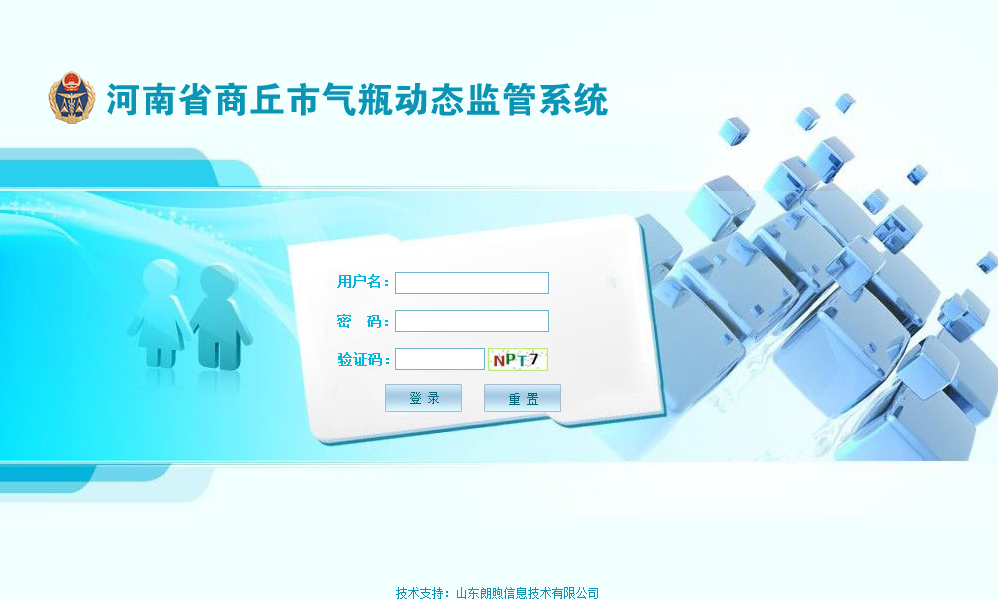

市级气瓶综合监管平台

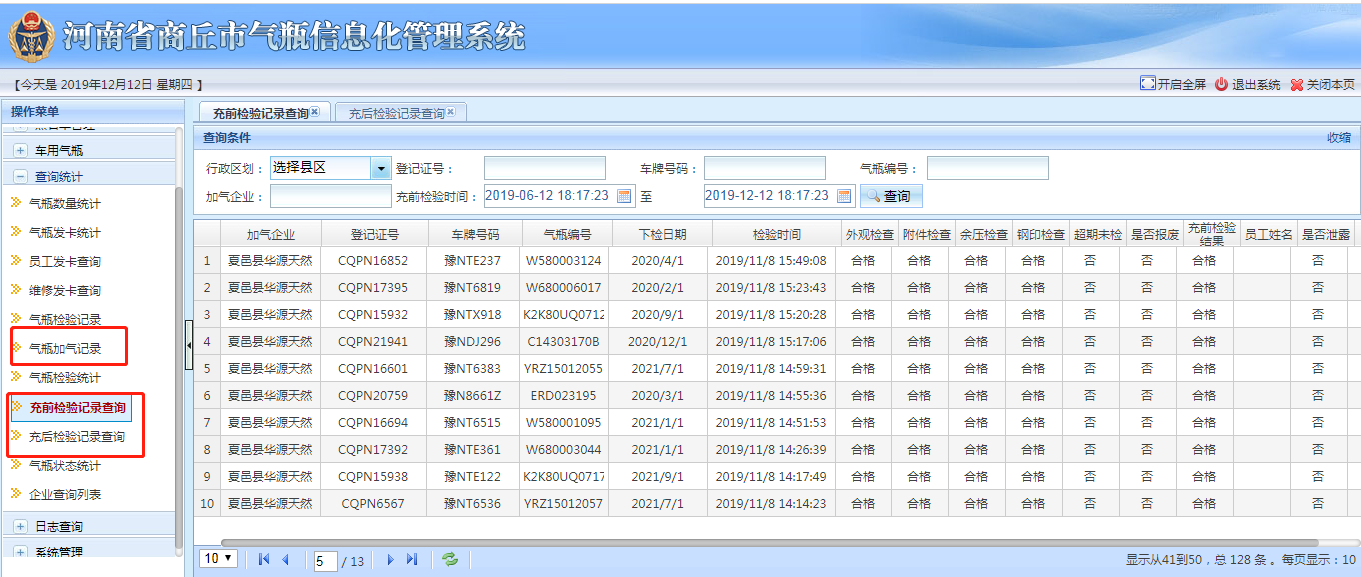

充装前后检查记录及充装记录

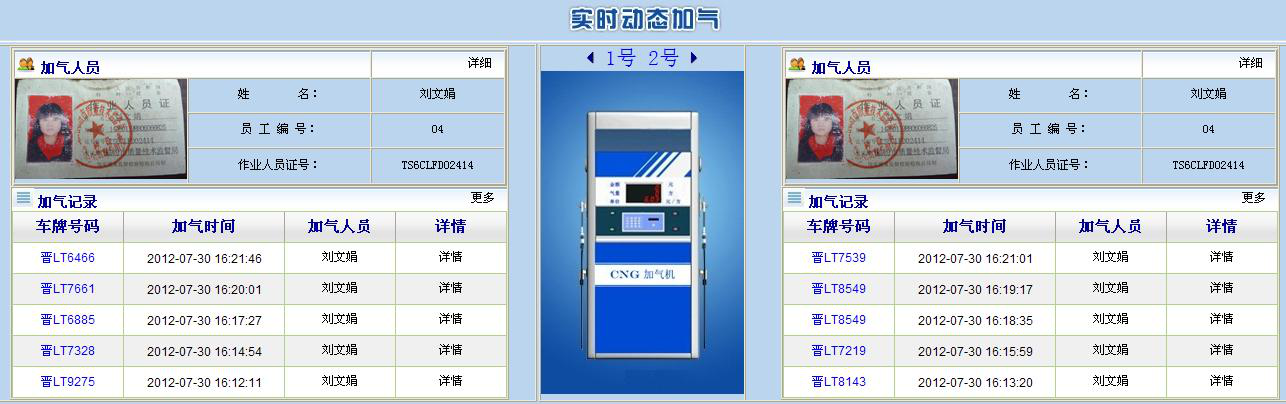

实现充装记录实时监控

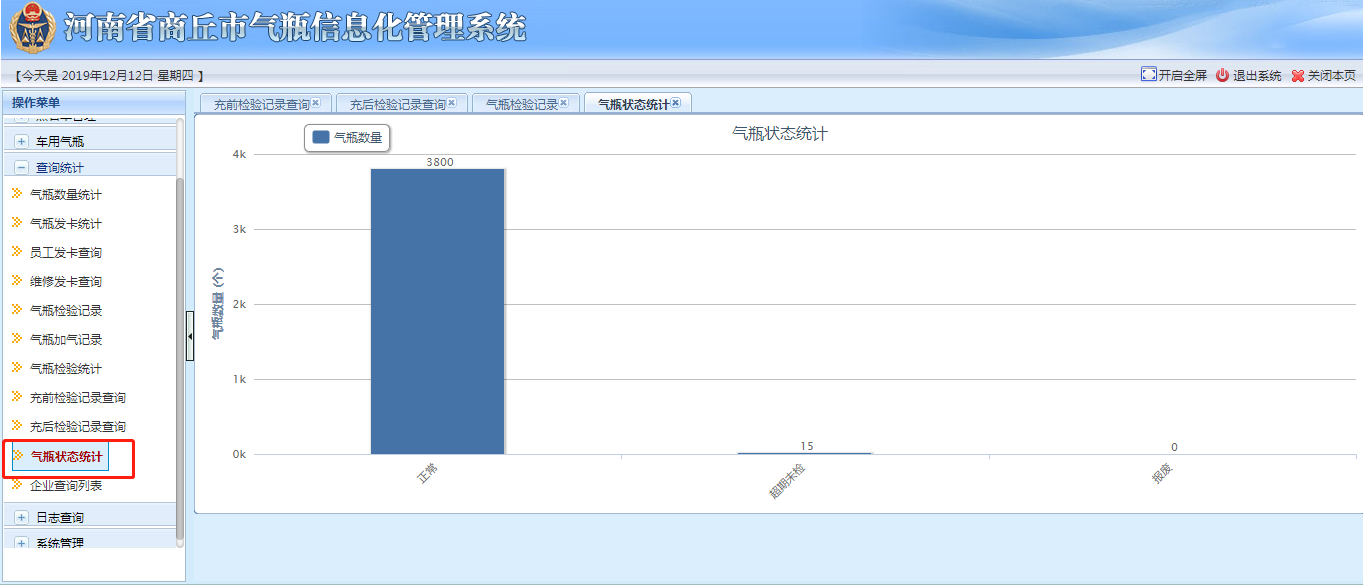

气瓶大数据分析，辖区内气瓶状态一目了然
1、登记环节
车辆经过合法改装后，建立人、车、瓶的档案，在标签内写入如下信息：
l 车牌号码 车主 登记证号 改装机构 气瓶编号
l 出厂日期 安装日期 车架号
l 检验日期* 下次检验日期* 检验机构* 检验结果*
*只有检验机构方可写入的内容

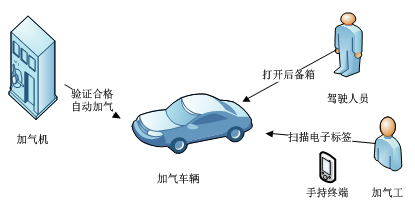

车用气瓶充装站充装前进行验瓶的同时，加气工利用数据采集器扫描车用气瓶电子标签，数据采集器判断气瓶是否超期、是否报废、气瓶是否超过使用年限、气瓶是否超过充装次数、气瓶是否与车辆对应等信息，通过无线通讯手段将判定情况传输给加气机后台，后台查询车辆是否在黑名单中，然后判定是否符合充气条件，根据结果自动开启或关闭加气机的充装功能，并在加气机液晶显示屏上精准显示。判定情况以及加气记录能够及时准确的传输到数据中心，充装站以及监管部门可以实时的查看站内充装前后检查记录及充装信息。充装的同时在标签内写入充装信息（充装次数、最后充装时间、加气站编号）。
充装前后检查记录及加气记录，车用气瓶充装单位可导出电子记录并打印，云数据保存不少于一个气瓶检验周期
车辆到期检验时，检验人员通过验证电子标签，读取气瓶档案，辅助检验人员判定气瓶的使用年限、充装次数、上次检验信息等内容。检验之后更新标签内的检验信息。

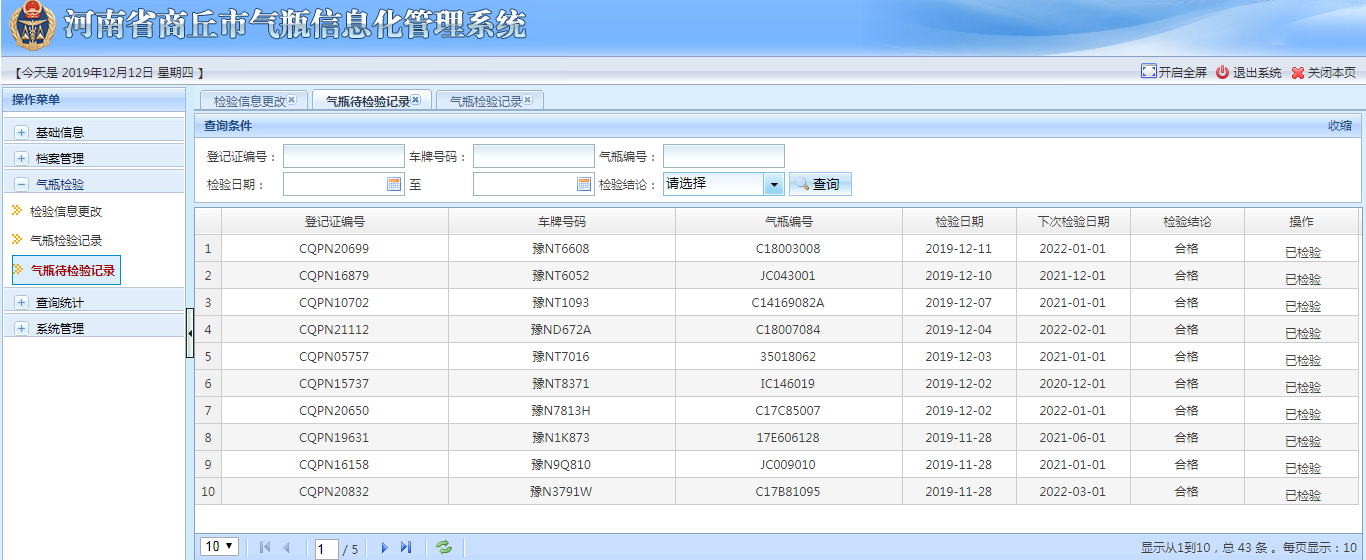

气瓶检验单位信息化系统

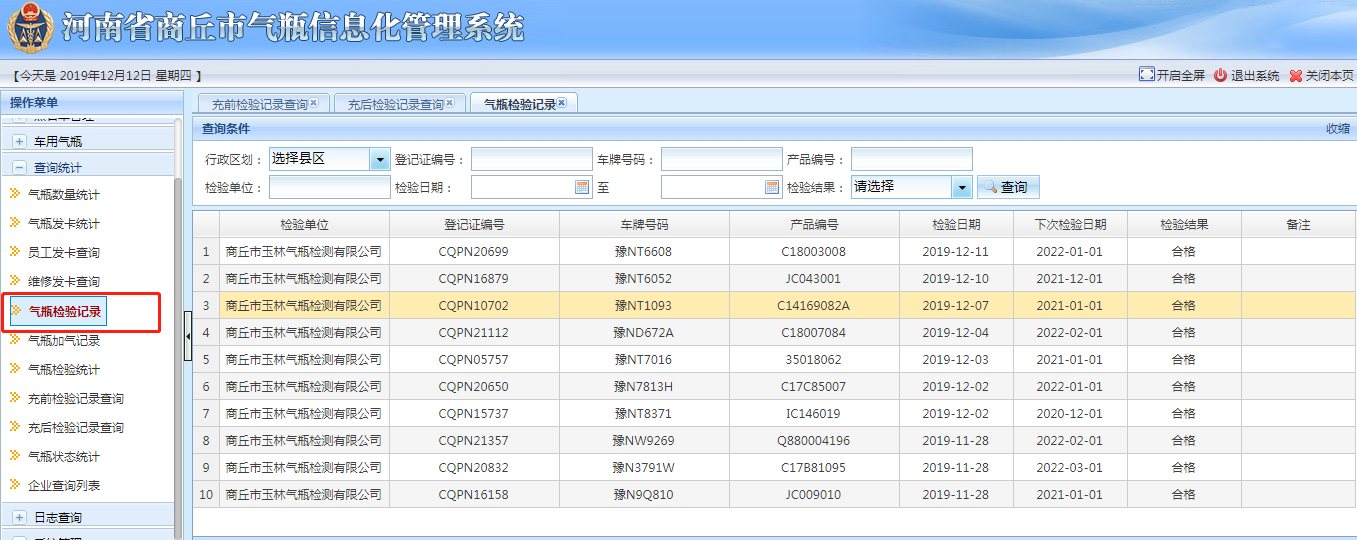

信息化气瓶检验记录

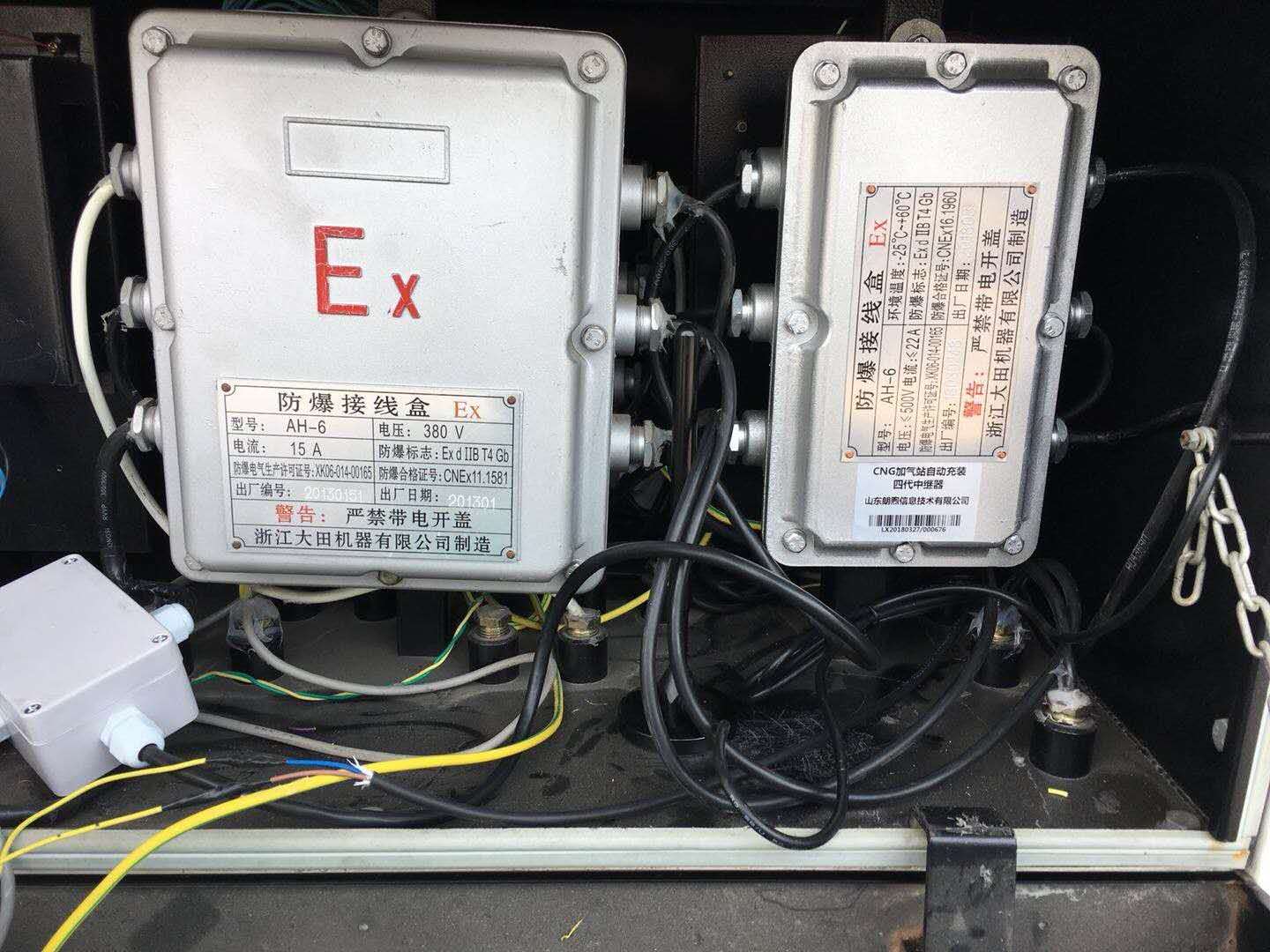

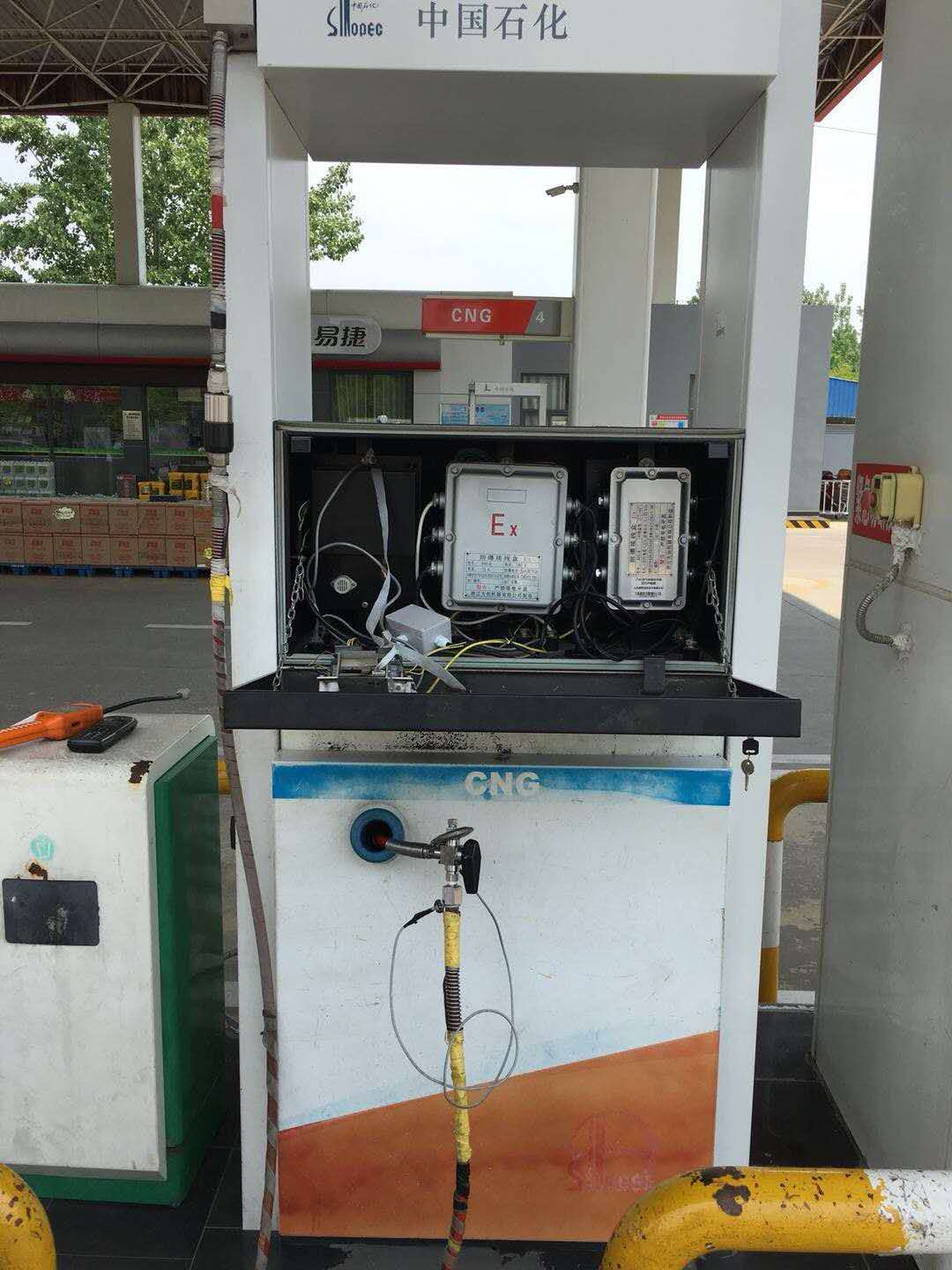

无线手持识别终端 加气机改造（安装中继器）

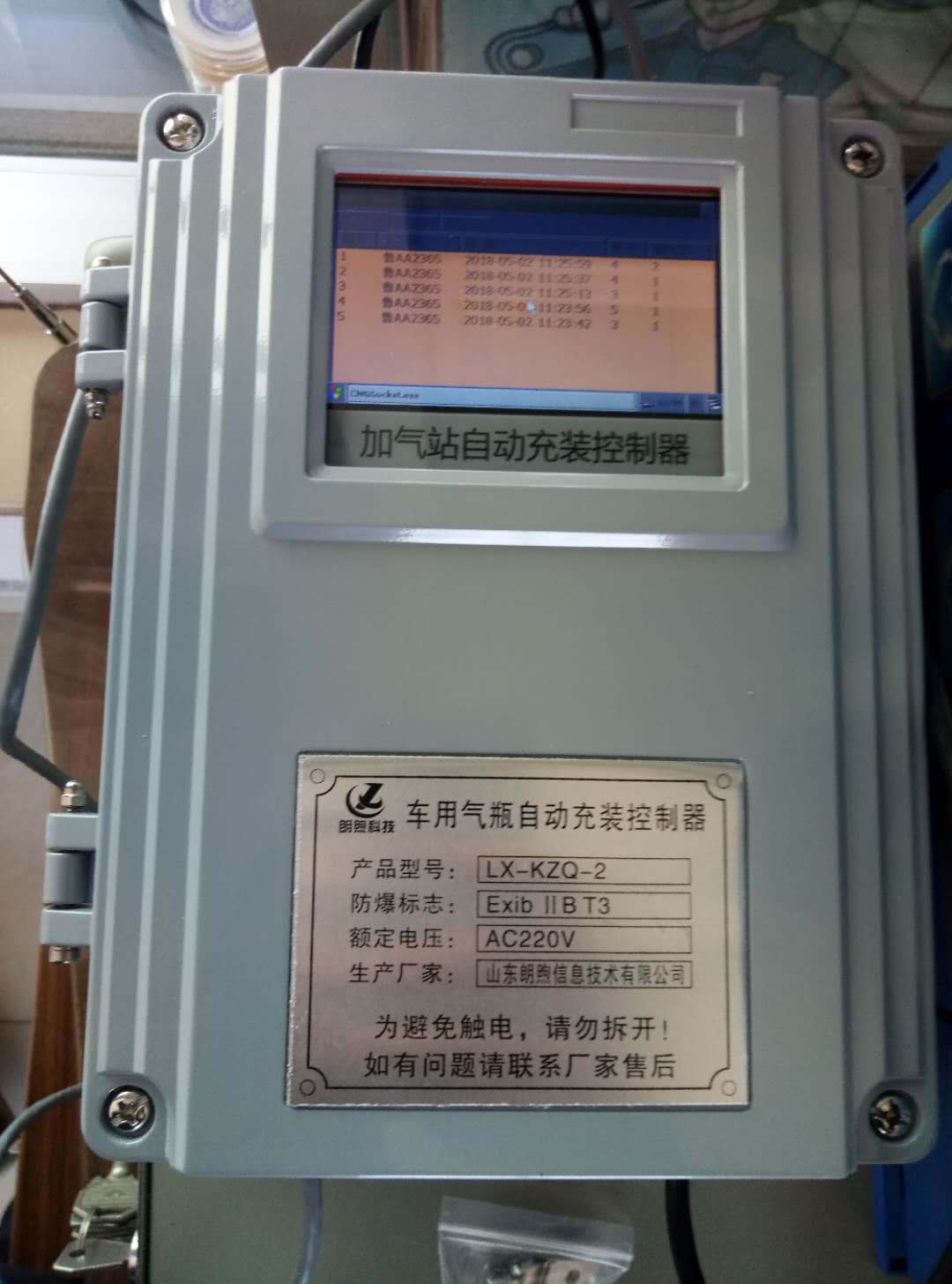

充装控制器 无线通讯设备
车用气瓶电子标签动态监管自动充装控制系统
五、产品特点
本系统的设计具有先进合理性、使用经济、稳定可靠性诸多特点，并具有很好的扩展空间。系统已经通过山东省软件测评中心的软件测试，测试结论为通过。本系统具有以下特点：
本产品已经在山东省、山西省、湖北省、河南省、内蒙古自治区等1200多家加气站得到广泛应用，系统故障率低、运行稳定，我中心与国内华气厚普、北京长空、四联、巨创、尧华、绿源、合众等各大品牌加气机厂商均为合作伙伴，加气机改造施工均得到了对方的认可，技术人员可以同时到加气站现场进行改造施工、排除故障。改造完成后不影响加气机原有的售后服务。最大限度的保障了加气站的经济利益、安全生产。
本系统之间的通讯采用无线方式传输数据，系统的安装部署无需改动加气机的原有任何电器结构，加气站地面不必开挖，安装时不影响加气站正常运行；按照气瓶充装规定，充装前必须进行验瓶，借助本系统充装站通过手持设备读取标签信息，可以快速判断是否具有充装资质，满足相关管理规定的要求。
本系统相关设备选型经济、充分整合加气站现有资源，以最低的投资建立一套实用的自动充装控制系统，充装可验瓶合二为一，为企业节省人力物力。本产品控制器系无人值守设备，后续维护成本极低。
为最大程度上保证该方案的安全性问题，本系统所用设备的选型、设计等环节充分考虑了防爆问题。本项目提出的解决方案已经通过石油和化学工业电气产品防爆质量监督检验中心的防爆认证，证号为：CNEx17.2846X，防爆标志为Ex d11B T6。附件1。
目前，本产品已在山东省内五百五十多家加气站，山西省七十多家加气站，河南省一百多家加气站，内蒙古自治区五十多家加气站得到应用，系统使用单位普遍反映系统设计合理、功能完善，使用起来比较方便，完全满足各方需求。
自动充装管理系统能够实现车辆辨别、车辆加气的控制，彻底杜绝了人为因素对车辆加气的干扰，提高了车辆充装的安全性。验瓶时间为10秒左右，比传统流程下来节省一半多的时间。
各地市加气站应用本系统之后，许多车（包括4000多辆超期两年的车辆，超过使用年限的车辆）主动检验，大大降低了隐患。某管理机构的领导说：“这些车辆，不出事时偶然的，出事是必然的，幸亏能杜绝这些车加气，想来后怕......”
对于不合法的车辆，具有安全意识的加气工如果禁止加气，很容易与司机闹矛盾，而应用本系统后，不合法的车辆无法加气，从而解决了这一问题。
按照国务院《特种设备安全监察条例》，国家质检总局《气瓶安全监察规定》要求，气瓶充装前后必须验瓶以及具有充装记录。电子标签粘贴在气瓶上，加气前必须打开后备箱，辅助加气站验瓶，加气结束，加气记录自动保存。
本系统全方位的确保了充装安全：
杜绝气瓶非法转移；杜绝气瓶超期未检加气；杜绝报废气瓶再利用；杜绝气瓶超过使用年限；杜绝车辆套牌加气；杜绝气瓶超过充装次数加气；气瓶历次充装情况检索等等。
使用本系统，CNG加气安全系统明显提高，最大限度的减少事故发生。使用本系统后，充装站的安全管理水平可以大幅提高，由于本系统不必采用专人来验瓶，可以给加气站节省2个人左右（一个验瓶岗位两班所需的人手）。使用本系统后，避免无证、超期、套牌、超过充装次数等非法气瓶的充装，有效避免因充装事故造成的财产损失。因此，通过应用本系统，每家加气站每年能够节省资金约5万元。

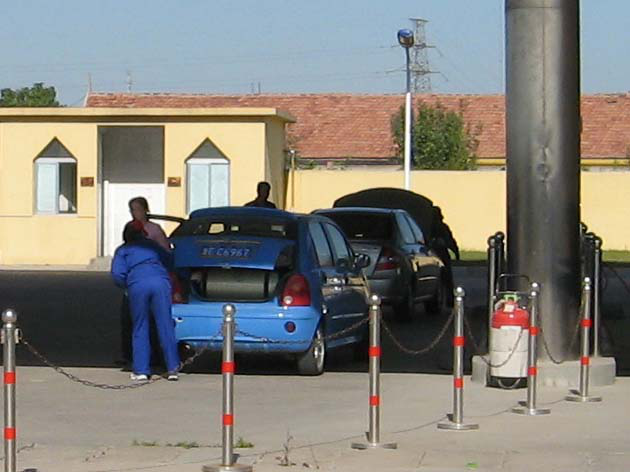

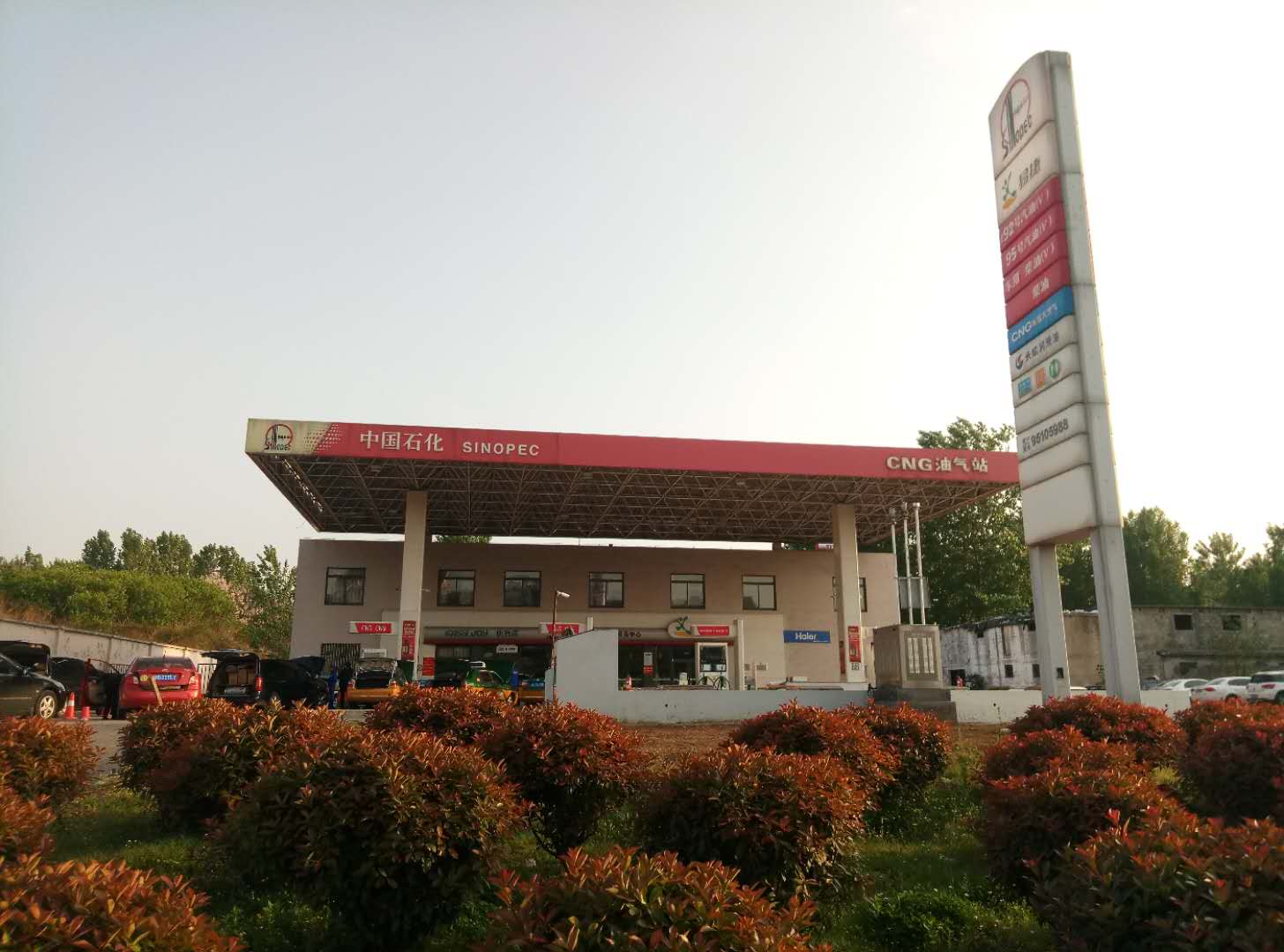

东营孤岛加气站现场
国家质检总局特设局领导赴山东考察车载气瓶信息化监管

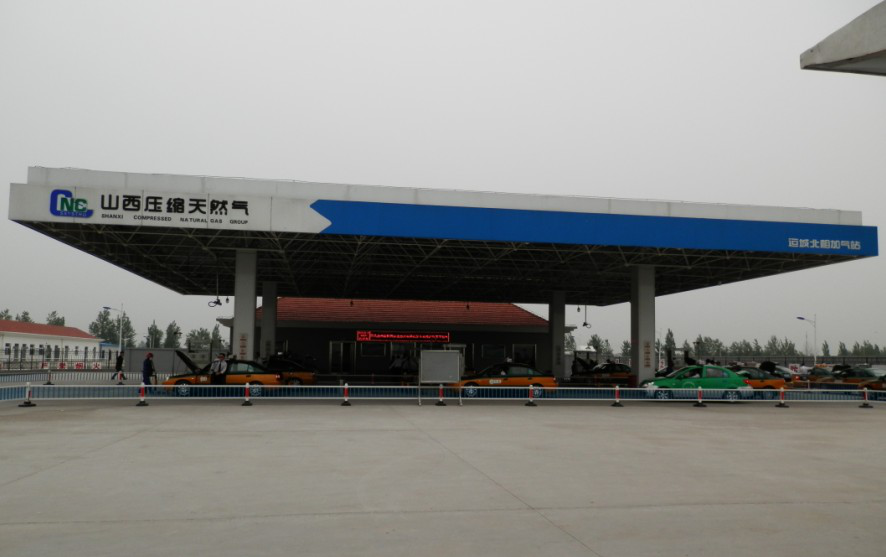

运城北相加气站现场

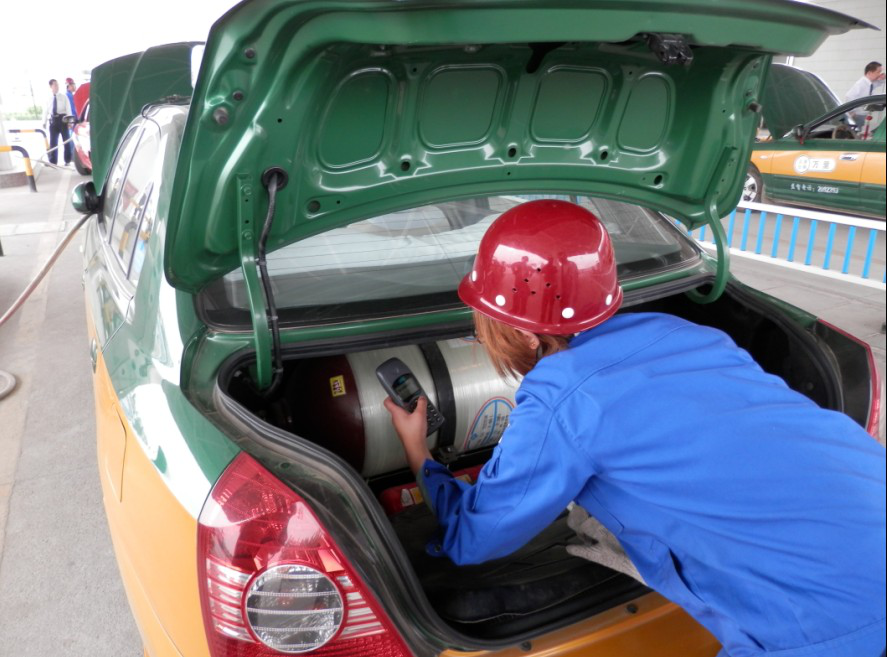

加气工扫描气瓶电子标签核实气瓶信息后加气机自动打开加气
车用气瓶电子标签管理杜绝气瓶非法转移；杜绝气瓶超期未检加气；杜绝报废气瓶再利用；杜绝气瓶超过使用年限；杜绝车辆套牌加气；杜绝气瓶超过充装次数加气；有效保障车载气瓶使用安全。

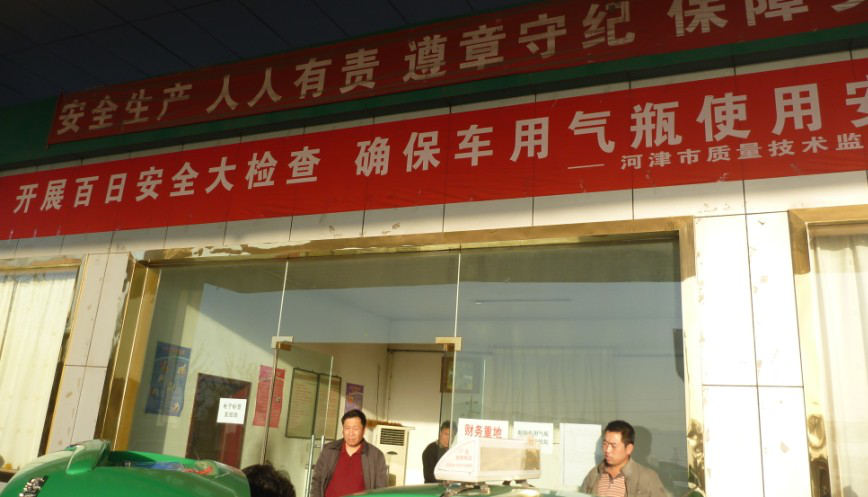

河津市加气站集中粘贴电子标签现场
临汾市加气站验收电子标签管理系统现场
临汾市质监局领导视察临汾车载气瓶电子标签管理系统建设成果，经过一年的紧张建设工作，临汾市车载气瓶电子标签管理系统正式启用，杜绝车辆非法改装逃避注册登记和气瓶超期不检验等安全隐患，保障车载气瓶使用安全，大大提升特种设备监督检验水平。
国家局领导，各地市局领导赴我公司考察车用气瓶电子标签管理工作
国家发改委项目验收成功、国家局领导高度赞扬我公司在特种设备信息化监管建设中作出的突出贡献
九、服务承诺
质保期为 12 个月，终身维护。在质量保证期内，按照相关法律、法规、规章的规定和双方约定，承担质量保证责任。质量保证期后，将对保证范围内设备的维修收取费用，质量保证范围包括: 无线手持识别终端、充装控制器、无线通讯系统。
我中心提供7×24小时技术支持，对于用户提出的问题，通过电话、网络等方式进行解答。如上述方式无法解决，一年内提供现场指导。一年之后（自验收通过之日算起）硬件维护、更换费用按照成本价收取。我中心位于山东省济南市，对于山东省辐射区域河北、河南、山西、安徽、江苏交通便捷，省外可设办事处，为当地信息科技公司提供技术支持及快速、高效的售后服务。
单位名称： 山东朗煦信息技术有限公司
项目负责人： 胥宝月
单位地址： 济南市历城区华能路89号山东质监综合大厦4楼
联系电话： 185-6022-1627|186-6018-3627
邮箱：xby27@126.com
